I/O-panel en Layout
Deze pagina is bedoeld om een uitgebreid beeld te krijgen van het I/O-panel en de layout van het moederbord, beginnende met het I/O-panel van de Sabertooth X58.
Backpanel
Op het backpanel vinden we van links naar rechts als eerste één PS/2-poort waar een muis of toetsenbord in kan worden gestoken, daaronder zijn twee USB 2.0-poorten terug te vinden. Rechts daarvan zit een digitale optische SPDIF-output. Vervolgens zijn er nogmaals twee USB 2.0-poorten, een Firewire-poort en een USB/eSATA-combopoort.
De rode poorten zijn twee USB 2.0-poorten en een eSATA-poort. Daarnaast vinden we de LAN-poort en twee USB 3.0-poorten. Als laatste zijn er 6 jack-inputs te vinden welke natuurlijk de 7.1-kanaals output verzorgen.
Layout
De layout van de Sabertooth X58 is op zijn minst apart te noemen. Het gebruik van het wat fletse groen is apart, maar het bord is zeker niet lelijker om die reden.
Persoonlijk vind ik het wel jammer dat Asus het gebruik van het fletse groen niet overal heeft doorgezet, zo zijn sommige componenten donker- en lichtbruin, wat ik een minder succesvolle combinatie vind met groen.
Het moederbord zit goed vol met componenten, werkelijk geen enkel plekje blijft leeg. Werkelijk overal zitten aansluitingen, chips, condensatoren, enzovoorts.
Het koelblok dat op de Southbridge zit is opvallend. Het gaat hier namelijk niet om een metalen koelblok wat we gebruikelijk op koelblokken terugvinden. De Southbridge van de Sabertooth X58 is voorzien van een keramisch koelblok, wat volgens Asus veel beter dienst zou doen dan de gebruikelijke koeling. Daarnaast is het koelblok ook niet onderhevig aan oxidatie of roest, wat een lange levensduur natuurlijk ten goede komt. Keramische koelblokken lijken met deze lovende woorden natuurlijk de toekomst te zijn. Gelukkig is ook de rest van het moederbord op passieve wijze gekoeld, wat natuurlijk gunstig is voor een stil systeem.

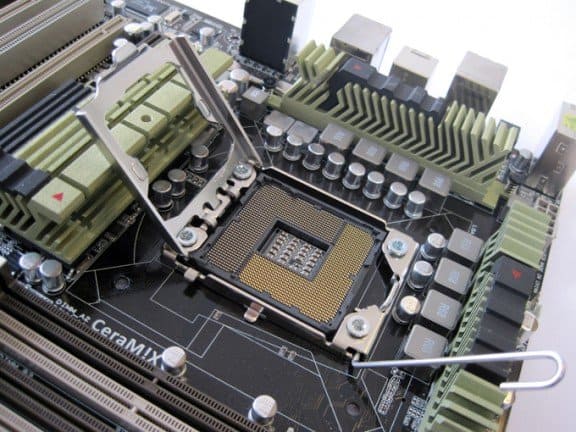

Rondom de socket lijkt genoeg ruimte vrijgelaten te zijn voor het plaatsen van een grote koeler.
Assemblage
Bij de assemblage blijkt inderdaad dat er geen enkel probleem is met het plaatsen van de processorkoeler, er is ruim voldoende ruimte overgebleven. Verder stuiten we ook niet op andere problemen met de assemblage van het systeem. Wat betreft ontwerp zit het dus helemaal goed met de Sabertooth X58.
