Buitenkant
Zoals op de bijgevoegde foto’s te zien is heeft Cooler Master er voor gekozen om de behuizing grotendeels in de kleur zwart te vervaardigen. Slechts een aantal details van de behuizing zijn niet zwart gekleurd.De binnenkant van de behuizing is tevens in het zwart gehuld in tegenstelling tot de eerste versie van de Cooler Master CM 690 die nog over de "old-skool" kleur beschikt.
Zijkanten
We bijten het spits af met de twee zijkanten van de behuizing. Aan de beide zijkanten valt niet veel te beleven buiten de ventilatiegaten voor de fans om, maar dat zorgt ook weer voor een strakke afwerking zonder poespas.
Aan de zijkant die zich aan de kant van het moederbord bevindt kan een 80 mm fan geplaatst worden. Deze fan is zo gepositioneerd dat deze fan het gedeelte van het moederbord koelt waar het socket is gestationeerd.
Aan de andere zijkant kunnen twee fans geplaatst worden met een grootte van 120 mm of 140 mm. De bovenste fan richt zich op het gedeelte rondom de processor en de onderste fan voorziet het gebied rondom de grafische kaart van koele lucht.
Voorkant
De voorkant van de behuizing bestaat voor het grootste gedeelte uit metaal waarin ventilatiegaten aangebracht zijn voor het creëren van de luchtstroom.
De zijkanten van het afneembare paneel zijn afgewerkt met plastic en onderaan deze zijkanten bevindt zich een detail dat ook weer aan de bovenkant van de behuizing kan worden teruggevonden. Ter hoogte van dit detail pronkt het logo van Cooler Master. Achter dit logo is ook de fan geplaatst met de blauwe LED’s.
Aan de achterkant van dit paneel zijn stoffilters geplaatst. Bij de vier 5,25-inch drive bays zijn deze stoffilters rechthoekig van vorm en over de breedte geplaatst. Rondom het gebied bij de fan is er met behulp van drie stroken van plastic een scheiding aangebracht en worden er zes vierkanten gecreëerd. Wanneer de blauwe LED’s aan zijn resulteert dat in zes verlichte vierkanten en het lijkt dan alsof ze afzonderlijk van elkaar verlicht worden. De fan is echter dusdanig geplaatst dat de twee onderste vierkanten minder verlicht zijn dan de bovenste vier.
Bovenkant
Aan de bovenkant van de behuizing stuiten we meteen op een aantal aansluitingen die van pas komen om snel een extern apparaat aan te sluiten. Zo is er de mogelijkheid om via eSATA en USB een ander apparaat aan te sluiten. De behuizing beschikt over één eSATA-aansluiting en twee USB-poorten.
Geluidsapparatuur kan ook worden aangesloten. Er is plaatsgemaakt voor een audio-aansluiting en een aansluiting voor de microfoon.
Het rijtje aansluitingen wordt afgesloten met drie knoppen. De knop aan de linkerkant doet dienst voor het aan- en uitzetten van de blauwe LED in de fan aan de voorkant. De twee knoppen aan de rechterkant zijn onmisbaar voor een behuizing en het mag je dan ook niet ontgaan zijn dat deze twee knoppen dienst doen voor het opstarten en resetten van het systeem.
Vervolgen we ons avontuur aan de bovenkant dan stuiten we op een dock waarin een harde schijf geplaatst kan worden. In dit dock is plaats voor een 3,5-inch harde schijf die per direct kan worden aangesloten op het systeem. De aansluiting gaat namelijk over in een SATA-kabel. Deze ruimte kan afgesloten worden door middel van een plastic klepje dat in de daarvoor bestemde gaatjes geschoven kan worden.
De rest van de bovenkant van de behuizing bestaat uit hetzelfde ontwerp als de voorkant, maar daar staat tegenover dat er wel lichte hoogteverschillen zijn aangebracht in het metalen gaas.
Achterkant

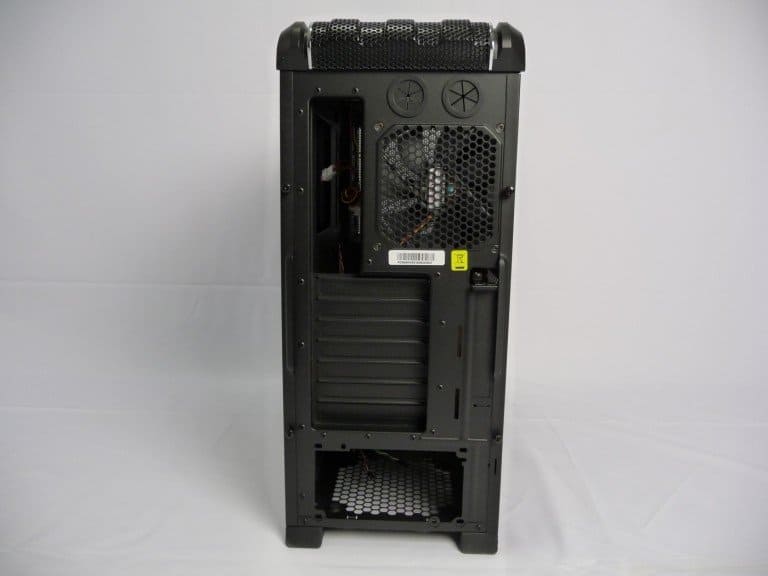

Aan de achterkant van de behuizing vinden we eerst nog een stukje terug van de bovenkant met behulp van de afgeronde hoek.
Daaronder bevinden zich twee openingen die gebruikt kunnen worden voor het naar buiten geleiden van de slangen die gebruikt zijn voor waterkoeling. Onder deze twee gaten vinden we de ruimte waar één van de standaard meegeleverde fans (120 mm) van Cooler Master is geplaatst. Links hiervan bevindt zich het I/O-paneel. Tot slot vinden we zeven uitbreidingssloten, een extra afneembaar slot voor het plaatsen van de VGA-houder en de ruimte voor de voeding.
Overig
Wanneer we de behuizing op zijn kop zetten zien we dat de behuizing staat op twee rubberen poten aan de achterkant. Deze poten zijn van een degelijke kwaliteit en zorgen er voor dat de behuizing op een egaal oppervlak moeilijk te verschuiven is. Aan de voorkant zijn ook twee poten te vinden. Deze twee poten zijn op gelijke hoogte gebracht met de andere poten door de constructie met plastic te verhogen en een rubberen strip aan te brengen op dit plastic.
Verder treffen we de ventilatiegaten aan voor de voeding en twee plaatsen om twee 120 mm fans te plaatsen. Op de plaatsen voor deze twee fans zijn opnieuw stoffilters geplaatst. Waar de twee 120 mm fans geplaatst zijn is het ook mogelijk om een 240 mm radiator in te bouwen.
